袋型根固め工法とは


袋型根固め工法
袋型根固め工法とは、合成繊維を使用した網状の袋材に玉石、割栗石等の中詰め材を充填した袋体を河川護岸等に用いる工法です。施工性や環境適正、耐久性および経済性に優れることを特長としています。使用用途も根固め工だけでなく、護岸工、護床工、洗堀防止工、根固めブロックの間詰工、仮設道路の基礎工や工事用堰堤などの仮設構造物など幅広く適用されています。また、河川や道路、内海だけでなく、海岸や港湾・空港といったより自然条件の厳しい場所にも使用され始めています。




袋型根固め工法の特長

凹凸がある地盤にも馴染む
素材がフレキシブルなため、凹凸がある地盤にもなじみます。

陸上から水中への施工が可能
陸上からクレーンを用いて水中に設置することができるため、年間を通じての施工が可能です。

資材の調達が容易

中詰め材として玉石(発生材)、割栗石、コンクリート塊などの材料を使用することができるため、資材の調達は容易です。


コストと工期の短縮が可能

熟練工が不要であるため、専門工の必要がありません。また、養生期間も不要です。



用途例

ネットの持つ特性が幅広い現場に対応しております。


護岸工事
護岸工事

災害復旧工事で水中施工

根固め工
根固め工

橋脚の根固め工として使用

土留め壁裏込材
土留め壁裏込材

湧水の多い法面の排水層
(砕石を中詰め)として使用

水制工
水制工

流速を低減させ土砂堆積を
促進し、多孔質な空間を創造


仮設道路、仮設護岸、消波用途
仮設道路、仮設護岸、消波用途

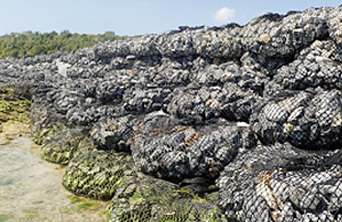

マウンド被覆材用途
マウンド被覆材用途

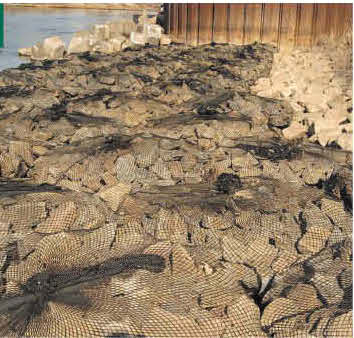

護岸用途1
護岸用途(平置き)

護岸用途2
護岸用途(段積み)



施工実績

製品の高い信頼性と手軽な施工方法が全国の作業現場から多くの支持を受けています。


2t型 佐田川下古賀地区応急対策工事
2t型 佐田川下古賀地区応急対策工事

国土交通省 筑後川河川事務所
 護岸工 佐田川(福岡県)

4t型 坂本地区災害復旧工事
4t型 坂本地区災害復旧工事

国土交通省 八代河川国道事務所
護岸工 球磨川(熊本県)

2t型 小丸川上名木地区河川改修工事
2t型 小丸川上名木地区河川改修工事

宮崎県日向土木事務所 仮締切工 小丸川
(宮城県)


2t型 横田中流部低水護岸工事
2t型 横田中流部低水護岸工事
国土交通省 信濃川下流河川事務所
低水護岸工 信濃川(新潟県)

4t型 東通原子力発電所1号機新設に伴う
4t型 東通原子力発電所1号機新設に伴う
港湾工事

東京電力 護岸工 東通原子力発電所(青森県)

2t型 刈谷田川合流点護岸その他工事
2t型 刈谷田川合流点護岸その他工事

国土交通省 信濃川下流河川事務所
護岸工 刈谷田川(新潟県)



2t型 弁天川県単河川局部改良工事
2t型 弁天川県単河川局部改良工事
三重県桑名建設事務所 護岸工 弁天川
(三重県)

2t型 林地荒廃防止施設災害復旧工事
2t型 林地荒廃防止施設災害復旧工事
秋田県山本地域振興局 法面保護工
    能代海岸(秋田県)

2t型 二級河川松尾川堤防補強工事
2t型 二級河川松尾川堤防補強工事
堤防補強工 大阪府 鳳土木事務所
大阪府和泉市 松尾川



2t型 阿武隈川伏黒管内河川
2t型 阿武隈川伏黒管内河川
構造物補修工事
護岸工 国土交通省 福島河川国道事務所
福島県伊達市 阿武隈川

2t型 林地荒廃防止施設災害復旧工事 (2)
2t型 平成23年度に旧河川発鮎沢沢川外
河川維持修繕工事
護床工 静岡県沼津土木事務所
静岡県沼津市 鮎沢川

2t型 都田灌漑排水整備その2工事
2t型 都田灌漑排水整備その2工事
排水整備工静岡県 北部農林事務所
静岡県浜松市 都田川



2t型 犀川災害復旧護岸工事
2t型 犀川災害復旧護岸工事
護岸修繕工 秋田県 北秋田地域振興局
秋田県北秋田市 犀川

4t型 平成23年度港湾中第1号港湾改良工事
4t型 平成23年度港湾中第1号港湾改良工事
港湾改良工事大分県 中津土木事務所
大分県中津市 中津港

福島県 6t型
福島県 6t型
   堤防の根固めとして



兵庫県 6t型
兵庫県 6t型
洗掘防止材として

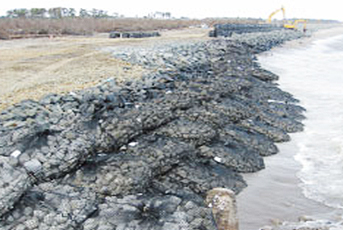

宮城県 8t型
宮城県 8t型
海岸の洗掘防止として

長野県 8t型
長野県 8t型
河川の護岸として



沖縄県 4t型
沖縄県 4t型
仮設道路として使用

沖縄県 4t型 (2)
沖縄県 4t型
洗掘防止工として使用

新潟県 4t型
新潟県 4t型
護岸工として使用






E-ユニット ES-タイプ


EユニットES-タイプ

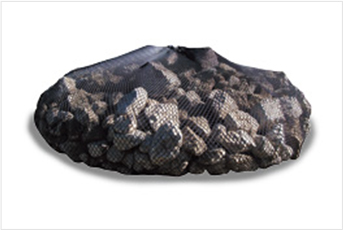

袋型根固め工法用袋材(ES-タイプ)
現場での施工性に配慮。 地球環境と生態系へ配慮。

再生ポリエステル繊維(再生比率100%)とポリエチレン繊維との混撚から成る無結節の網地を使用し、中詰め材1t、2t、3t、4t(50mm~人頭大程度)、8t(150mm~人頭大程度)の充填に耐え得る構造特性、強さ特性、耐久性、耐燃焼性を有し、施工性、生態系及び、地球環境への配慮(再生ポリエステルの使用による天然枯渇資源の消費の抑制)を行った袋材であり、河川根固め工等の材料として用いられる袋材です。E-ユニット ES-タイプは(一財)土木研究センターの建設技術審査証明を取得しております。
国土交通省袋型根固め用袋材性能規定(長期性能型)適合品
旧NETIS登録番号:CB-030087-V
ラブルネット積層工法適合品



特長

EユニットES-タイプ特長図
環境に配慮
環境対応型の再生ポリエステル繊維を使用したネットと自然素材の中詰め材を使用するため、施工後の環境への影響がほとんどなく作業も簡単です。 また、内分泌措乱作用を有することを疑われる化学物質(いわゆる環境ホルモン)を含まず、河川等水中への溶出がありません。

pH値の低い場所や海岸等でも使用可能
合成繊維素材を使用しており、錆び腐食がありませんのでpH値の低い場所や海岸等でも使用できます。


大幅な工期短縮を可能にした施工手順

※なお、歩掛りは、国土交通省土木工事積算基準を参照願います。


EユニットES-タイプ 施工1

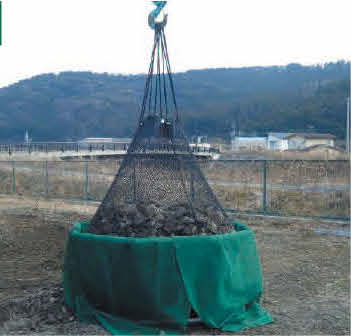

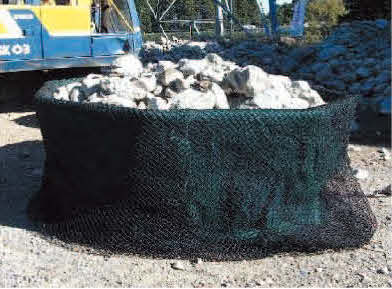

1.製作用型枠内にE-ユニットを設置し、中詰め材を投入します。

EユニットES-タイプ 施工2

2.中詰め材投入後、口縛りロープを結束します。

EユニットES-タイプ 施工3

3.型枠からE-ユニットをクレーン窓で吊り上げます。

EユニットES-タイプ 施工4

4.布設します。


製品仕様


タイプ
ES-1tES-2tES-3tES-4tES-8t
規格 (mm)3,500x1,300
3,500x1,700
4,000x2,700
4,000x3,000
5,000x5,000
形状袋(2重)シームレ
ス円筒形状
袋(2重)シームレ
ス円筒形状
袋(2重)シームレ
ス円筒形状
袋(2重)シームレ
ス円筒形状
袋(2重)シームレ
ス円筒形状
網地/質量比
(ポリエステル :ポリエチレン=1:1)混撚無結節網(黒原着)再生比率100%
(ポリエステル :ポリエチレン=1:1)混撚無結節網(黒原着)再生比率100%
(ポリエステル :ポリエチレン=1:1)混撚無結節網(黒原着)再生比率100%
(ポリエステル :ポリエチレン=1:1)混撚無結節網(黒原着)再生比率100%
(ポリエステル :ポリエチレン=1:1)混撚無結節網(黒原着)再生比率100%
網構成 (dtex)13,300
13,300
20,000
20,000
100,000
網目の大きさ(mm)
25
25
25
25
75
口縛りロープ (Φmm)
再生ポリエステル(再生比率100%)
9
9
9
9
9
吊りロープ (Φmm)
再生ポリエステル(再生比率100%)
9
9
12
12
16

底縛りロープ (Φmm)

再生ポリエステル(再生比率100%)
9
9
12
12
12
網地
引張強さ(N)/伸び率(%)
530以上
/23~33
530以上
/23~33
700以上
/23~33
700以上
/23~33
3000以上
/30~60
口縛りロープ
引張強さ(kN)/伸び率(%)
15以上
/35以下
15以上
/35以下
15以上
/35以下
15以上
/35以下
18以上
/35以下
吊りロープ(6点吊り)
引張強さ(kN)/伸び率(%)
15以上
/35以下
15以上
/35以下
20以上
/35以下
20以上
/35以下
40以上
/35以下
底縛りロープ
引張強さ(kN)/伸び率(%)
15以上
/35以下
15以上
/35以下
20以上
/35以下
20以上
/35以下
20以上
/35以下
中詰め材
玉石、割栗石、コンクリート塊等
50mm~
人頭大程度
50mm~
人頭大程度
50mm~
人頭大程度
50mm~
人頭大程度
150mm~
人頭大程度
設計容量 (㎥)0.63
1.25
1.88
2.5
5.00
質量  (t)1
2
3
4
8


  • 中詰め材にコンクリート塊を使用した場合は、単位体積重量が軽いため、表記の通りの質量とはなりません。
  • 粒形の大きな中詰め材のみ偏って使用しますと、空隙が増え表記通りの質量に満たない場合がございます。
  • 自社試験にて、大きな中詰め材を用いた耐衝撃性試験をしており、中詰め材は、コンクリート塊で~人頭大まで試験しています。






スーパーE-ユニット


スーパーE-ユニット

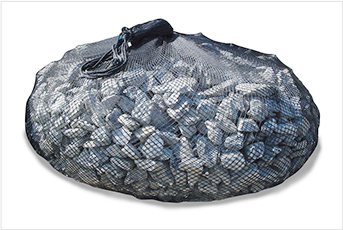

袋型根固め工法用袋材(スーパーE-ユニット)
環境影響、現場での施工性を配慮。

再生ポリエステル繊維(再生原料比率100%)を使用し、引張強さ特性、引裂き強さ特性、引掛強さ特性、耐摩耗性および、耐候性などに優れるラッセル網で製作した袋材です。繊維素材であるため、軽量、柔軟で、取り扱いが容易です。なおかつ、太くて強固な袋1重のラッセル網地であり現場での施工性・安全性を高めた商品です。また環境ホルモンの溶出もありません。
スーパーE-ユニットは(一財)土木研究センターの建設技術審査証明を取得しております。
国土交通省袋型根固め用袋材性能規定(長期性能型)適合品
旧NETIS登録番号:CB-050029-V




特長


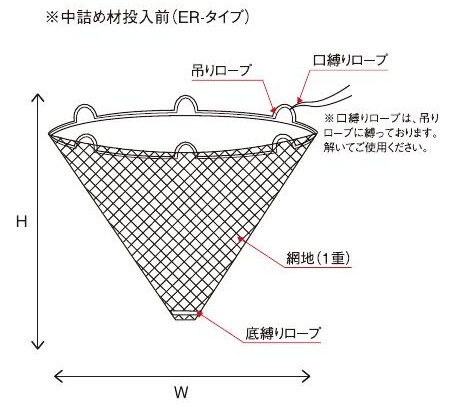

スーパーE-ユニット 特長図
破網の軽減
ERS-タイプは、口縛りロープを入れ込んだ仕様となっており、中詰材の動きを抑制します。
そのため、破網がより軽減されました。

強力な1重網による施工性
従来の2重網に対して、網糸一本を太くすることで1重網でも対応できるようになりました。2重網よりも嵩張らず、施工時の取り回しが容易です。

段積みの施工においての安定性増
頭頂部の網余りが少なく、段積みの施工においてもより安定性が増しました。

環境に配慮

環境対応型の再生ポリエステル繊維を使用したユニットと自然素材の中詰め材を使用するため、施工後の環境への影響が極めて少なく作業も簡単です。




大幅な工期短縮を可能にした施工手順

スーパーE-ユニットの施工は軽量かつ迅速に作業ができ、少ない人工で対応できます。

※なお、歩掛りは、国土交通省土木工事積算基準を参照願います。


スーパーE-ユニット 施工1

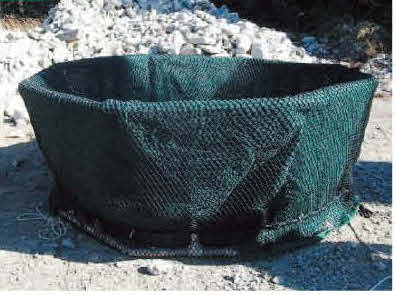

1.製作用型枠にスーパーE-ユニットを設置します。

スーパーE-ユニット 施工2

2.スーパーE-ユニットに中詰め材 の充填します。


スーパーE-ユニット 施工3

3.スーパーE-ユニットの口縛りを行ないます。


スーパーE-ユニット 施工4

4.製作用型枠からスーパーE-ユニット をクレーン等で吊り上げます。

スーパーE-ユニット 施工5

5.スーパーE-ユニットを布設します。




製品仕様


タイプ
ERS-1tERS-2tERS-3tERS-4t
規格 (mm)2,300×1,4002,300×2,150
3,100×1,700
3,100×2,350
形状袋(1重)円筒形状
袋(1重)円筒形状
袋(1重)円筒形状
袋(1重)円筒形状
網地
再生ポリエステル(再生原料比率100%)
ラッセル網(黒原着)

再生ポリエステル(再生原料比率100%)
ラッセル網(黒原着)

再生ポリエステル(再生原料比率100%)
ラッセル網(黒原着)

再生ポリエステル(再生原料比率100%)
ラッセル網(黒原着)

網構成 (dtex)25,000
25,000
33,400
33,400
網目の大きさ(mm)
25
25
25
25
口縛りロープ (Φmm)
再生ポリエステル(再生比率100%)
6
6
6
6
吊りロープ (Φmm)
再生ポリエステル(再生比率100%)
9
9
12
12
底縛りロープ (Φmm)
再生ポリエステル(再生比率100%)
99
9
9
網地
引張強さ(N)
700以上
700以上
900以上
900以上
口縛りロープ
引張強さ(kN)
4以上
4以上
4以上
4以上
吊りロープ(6点吊り)
引張強さ(kN)
15以上
15以上
25以上
25以上
底縛りロープ
引張強さ(kN)
15以上
15以上
15以上
15以上
中詰め材
玉石、割栗石、コンクリート塊等
50mm~
人頭大程度※1
50mm~
人頭大程度※1
50mm~
人頭大程度※1
50mm~
人頭大程度※1
設計容量 (㎥)0.63
1.25
1.88
2.50
質量(t)※21
2
3
4


※1)自社試験にて、大きな中詰め材を用いた耐衝撃性試験をしており、中詰め材は、コンクリート塊で~600mmまで試験しています。

※2)中詰め材にコンクリート塊を使用した場合は、単位体積重量が軽いため、表記の通りの質量とはなりません。

   粒径の大きな中詰め材のみ偏って使用しますと、空隙が増え表記通りの質量に満たない場合がございます。






スーパーE-ユニット 強化型


スーパーE-ユニット 強化型
袋型根固め工法用袋材(スーパーE-ユニット 強化型)

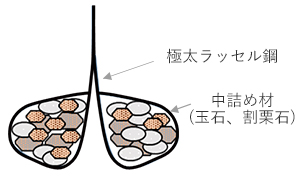

水理実験を行い、波に対する安定性の確認を行いました。海での使用を想定し、極太網地を採用することで、網地引張強さ・耐摩耗性、安定性を強化しました。スーパーE-ユニット強化型は(一財)土木研究センターの建設技術審査証明を取得しております。
国土交通省袋型根固め用袋材性能規定(長期性能型)適合品
旧NETIS登録番号:CB-050029-V




特長

網地強さを向上
網地強さは通常品の約4倍、最大8tの重量に対応しています。

耐摩耗性を向上
耐摩耗性は通常品の1.6倍を有しています。

環境に配慮
再生素材を使用しており、環境保全に役立ちます。内分泌撹乱作用を有することを疑われる化学物質(いわゆる環境ホルモン)を含みません。


波に対する安定性

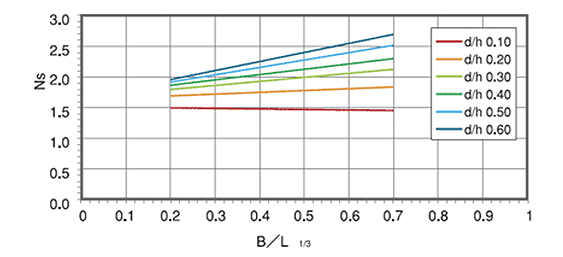

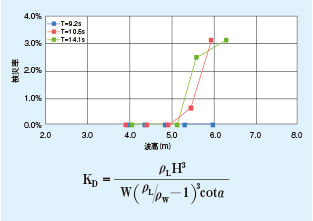

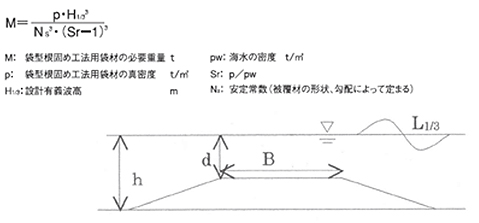

スーパーE-ユニットをマウンド被覆材として使用する際の必要重量は以下のハドソン式より算定します。


波に対する安定性 図1



波に対する安定性 図2




施工手順

スーパーE-ユニット強化型 施工1
1.袋材を投入枠型へ装着
スーパーE-ユニット強化型 施工2
2.中詰め
スーパーE-ユニット強化型 施工3
3.口縛り
スーパーE-ユニット強化型 施工4
4.吊上げ

スーパーE-ユニット強化型 施工5
5.仮置き
スーパーE-ユニット強化型 施工6
6.施工完了



製品仕様


項目
ERS-3t(s-50)ERS-4t(s-50)ERS-6tERS-8t
形状
袋型
袋型
袋型
袋型
網地
再生ポリエステル
ラッセル網

 再生ポリエステル
ラッセル網

再生ポリエステル
ラッセル網

再生ポリエステル
ラッセル網

網構成 (dtex)
133,000
133,000
133,000
200,000
網目(mm)
50
50
50
50
網地強さ(N)
3400以上
3400以上
3400以上
4000以上
伸び率(%)
50~100
50~100
50~100
50~100
 容量(㎡)
1.8~1.9
2.5~2.6
3.7~3.9
5.0~5.3


参考

中詰め材 玉石、割栗石、コンクリート塊、現地発生材
質量 (t) 3~3.15 4~4.2 6~6.3 8~8.5




ロックユニット


ロックユニット
『動かざること岩の如し』
ロックユニット(高拘束耐波型袋型根固め工法用袋材)
ボトムリフト構造を採用することにより、従来の袋詰め玉石工と比較して高い中詰め材拘束力を有する袋詰め玉石工です。高い拘束力により、中詰め材を拘束(Lock)することで、岩(Rock)のようにした製品です。
ロックユニットは(一財)沿岸技術研究センターによる港湾関連民間技術の確認審査・評価を取得しております。
国土交通省袋型根固め用袋材性能規定(長期性能型)適合品



特長

ロックユニット  特長

港湾関連民間技術の確認審査・評価技術第17004号
高い充填率
余分な空隙がほぼ0%であるため、中詰め材の移動・動揺を抑えます。

高い形状維持性能
吊上げ時、仮置き時、設置時で形状の変化がほぼありません。

高い耐久性
従来の袋詰め玉石工と比較して約4倍太い網地(当社比)の採用により、耐久性・耐摩耗性が向上しています。

錆び・腐食環境で使用可能
製作が容易で熟練工を必要としません。多少の不陸でも施工可能です。


耐波浪特性

ロックユニットは水理模型実験により波浪安定性を確認しております。


耐波浪特性1
耐波浪特性2



ボトムリフト構造

ロックユニットは中詰め材の自重で中詰め材が拘束されるようなシステム(ボトムリフト構造)を採用しております。


ボトムリフト構造1
ボトムリフト構造2


施工手順

ロックユニット 施工1

1.鋼材を専用枠へ装着

ロックユニット 施工2

2.中詰め材を投入

ロックユニット 施工3

3.口縛りロープを結束

ロックユニット 施工4

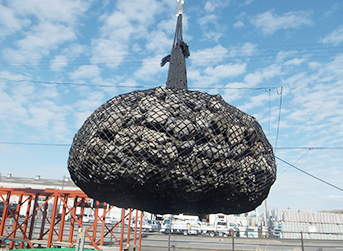

4.吊り出し→仮置き

ロックユニット 施工5

5.再度口縛りロープを結束

ロックユニット 施工6

6.完成



製品仕様


網地について

規格
LR-2tLR-4tLR-6tLR-8t
形状・構造袋一重・
ボトムリフト構造
袋一重・
ボトムリフト構造
袋一重・
ボトムリフト構造
袋一重・
ボトムリフト構造
原糸再生ポリエステル
(黒現着糸)
再生ポリエステル
(黒現着糸)
再生ポリエステル
(黒現着糸)
再生ポリエステル
(黒現着糸)
網種
ラッセル網
ラッセル網
ラッセル網
ラッセル網
網地構成(dtex)133,000
133,000
133,000
200,000
網目の大きさ(mm目)
75
50
50
50
引張強さ(強さ特性)(N/本)
3,400以上
3,400以上
3,400以上
4,000以上



中詰め材について

規格
LR-2tLR-4tLR-6tLR-8t
種類玉石、割栗石、コンクリート塊
玉石、割栗石、コンクリート塊
玉石、割栗石、コンクリート塊
玉石、割栗石、コンクリート塊
容量(㎥)1.25
2.50
3.75
5.00
参考重量(t)
2~2.14~4.2
6~6.3
8~8.5
