安全ネット


安全ネット
作業現場での安心と信頼を約束。命綱ともいえる人体落下防止ネットは、仮設資材の中において最も重要な資材のひとつです。ナカダ産業は、陸上用ネット専門メーカーとして長年の蓄積されたデーターベースと経験による、信頼と実績で全国より多くのご用命をいただいております。




マークラッセル安全ネット

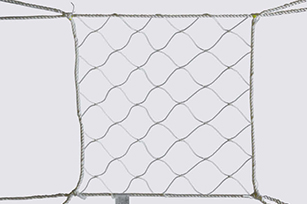

ラッセル安全ネット
  • ネットの目が細かく、人体だけでなく、工具類の落下防止にも効果的です。
  • 仮設工業会認定製品ですので、安心してご利用いただけます。



マーク軽量化安全ネット 「ジョブナ」防炎


軽量化安全ネット 「ジョブナ」防炎
  • 従来品よりも10%(当社比)軽量化したことにより、作業負担を軽減します。
  • 仮設工業会認定製品ですので、安心してご利用いただけます。 防炎性能を持たせております。



マークエコ安全ネット


エコ安全ネット
  • 再生ポリエステル糸を使用し環境に配慮しております。
  • 従来のヴァージン糸と変わらない強度を保持し安心してご利用いただけます。
  • 日本環境協会エコマーク事業部認定製品です。
2019_hyoji-19105003




マーク有結節安全ネット


有結節安全ネット
  • 網目が大きく降雪時に雪が溜まらず、強風での煽り風にもネットがバタつかず寒冷地や風の強い作業現場に最適です。
  • 仮設工業会認定製品ですので、安心してご利用いただけます。



特長

高タフネスで安全性が高い
強力、伸度特性に優れたポリエステル糸を使用しているので万一の場合、落下衝撃を十分吸収し、ケガが少なく安全です。仮設工業会の認定基準を上回る強度を備えているため、安心してご使用いただけます。

高品質ロープ使用
安全ネットの編地ばかりでなく、周囲に入っているロープにつきましても、厳選された高品質なロープを使用しており、高い強度を保持しています。

一貫生産による経済性
撚糸・編網から製品仕立てまで、一貫生産システムにより経済性に富んだ商品をそろえております。また、目締め加工、熱処理加工も十分に施し、バランスの良い安全性の高いネットを製造しております。

耐候性良好
ポリエステル糸は耐候性に優れており、紫外線による劣化、風雨に対して強い抵抗力をもっています。工期が長期にわたる屋外作業現場において、優れた性能を維持します。

製品の信頼を約束する品質表示タグ
作業現場で安心してご使用いただくために、ナカダの全ての安全ネット製品には、素材・品質を明確に記した品質表示タグが見やすい箇所に表示されています。
PLラベル参考


仕立方法(周囲加工)

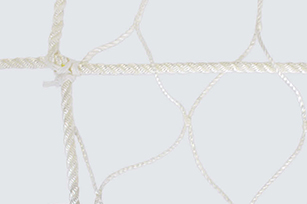

安全ネット 通常仕立て(萎目)
 安全ネット 通常仕立て(萎目)
安全ネット 井桁仕立(4隅手棒付き)
安全ネット 井桁仕立(4隅手棒付き)
認定品:1m以上・2本出し 認定外品:1m・2本出し

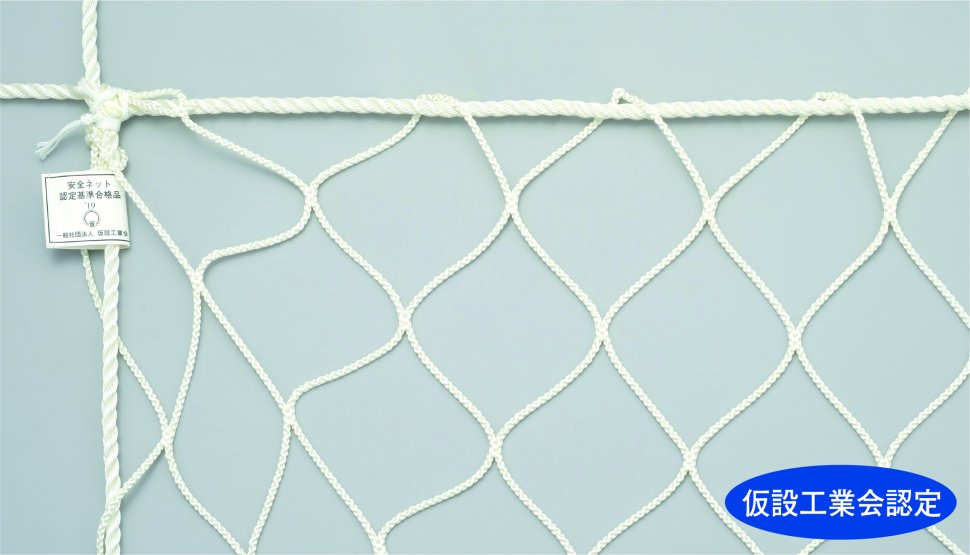

仮設工業会認定製品


仮設工業会認定製品

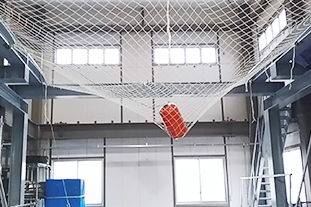

(一社)仮設工業会大阪試験所での試験状況
ナカダ産業では、仮設工業会の落錘試験に合格した仮設工業会認定製品を豊富に取り揃えております。安心して作業していただくためには、認定品のご使用をおすすめいたします。



規格



3.2Φ
安全ネット
ラッセル
安全ネット
ラッセル
安全ネット

ラッセル
安全ネット

ラッセル
安全ネット防炎
軽量化安全ネット
「ジョブナ」防炎
エコ安全ネット
結節方法蛙又結節網ラッセル網ラッセル網
ラッセル網ラッセル網ラッセル網ラッセル網
網地の素材ポリエステルポリエステルポリエステルポリエステルポリエステルポリエステル再生ポリエステル
網地の太さ280T(250D)
/162本
280T(250D)
/46本
280T(250D)
/156本
280T(250D)
/258本
280T(250D)
/46本
280T(250D)
/56本
280T(250D)
/46本
網目の色ブルーブルーエコグリーン
網地の大きさ100mm15mm50mm100mm15mm18mm15mm
網糸(新品)
の強さ
1177N以上
(120kgf)以上
400N以上
(40kgf)以上
1130N以上
(115kgf)以上
2060N以上
(210kgf)以上
400N以上
(40kgf)以上
470N以上
(48kgf)以上
400N以上
(40kgf)以上
網吊ロープ
の太さ
ポリエステル
ポリエステル
ポリエステル
ポリエステル
ポリエステル
ポリエステル
ポリエステル
縁ロープ
の強さ
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
14.7kN
(1,500kgf)以上
仮設工業会認定品
認定品認定品認定品認定品認定品認定品




安全ネット使用の手引き

安全ネットは、作業現場の条件により、大きさ、網糸の太さ、網目の大きさ、縁ロープの太さが異なるので、社団法人、仮設工業会の「安全ネットの構造等に関する安全基準と解説」をご参考に充分ご検討の上ご使用ください。

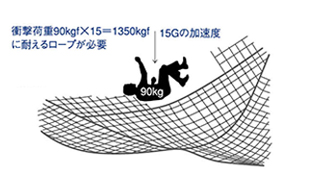

1.支点の吊りロープおよび縁ロープについて
ネットに人体(90kgf)が落下した時、15Gの加速度が加わるとすれば、衝撃荷重90kgf×15=1,350kgfに耐えるロープが必要です。
※ポリエステルの場合…9m/m
手引き1

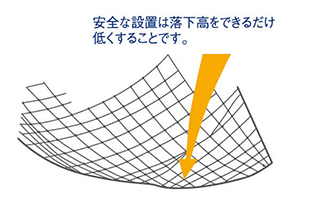

2.  許容落下高について
安全ネットの許容落下高Hは次式により求められます。

※単体ネット…H≦0.25×(L+2A)
※複合ネット…H≦0.2×(L+2A)
L:単体ネット及び複合ネットの辺長又は短辺長(m)
A:安全ネットの支持間隔(m)
ただし、A≦Lの範囲では、A=Lとする。
手引き2

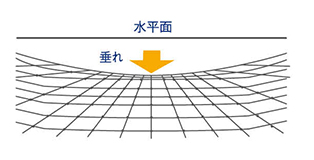

3.ネットの垂れについて
安全ネットの垂れは、ゆるい方が衝撃緩和が優れています。しかし、あまりゆるいと落下体が地面その他にあたる場合があります。ネットの垂れS及びネットの下部のあきKは次式により求められます。

※ネットの垂れ
…S≦0.2×(L+2A)/3

※ネット下部のあき
…K≧0.85×(L+3A)/4
ただし、A≦Lの範囲では、A=Lとする。
手引き3

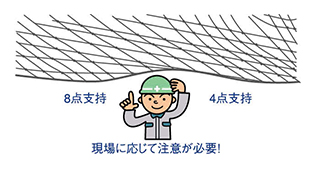

4.支持点数について
8点支持にした時より、4点支持の方が衝撃はやわらげられます。使用状況によっては、4点支持ではネット周辺にすき間ができることもあるので、現場に応じて注意が必要です。
手引き4




安全ネット(一般住宅規格)


安全ネット(一般住宅規格)
今日では高所作業のともなう現場はもちろんの事、一般住宅建築においても事故を未然に防止し安心して作業が出来るように安全ネット等の安全対策が必要とされております。
そこで従来の規格品に加え一般住宅に合わせ、畳別にサイズを取り揃えました。





マーク木造住宅用安全ネット


木造住宅用安全ネット (2)
  • 素材には強度に優れたポリエステルを採用。万一の場合の落下衝撃に対しても、その衝撃をしっかり吸収。安心してご使用になれます。
  • 取り付け金具があるため、ネットの取り外しが簡易的に行われます。
  • 陸上ネットの総合専門メーカーとして、長年に渡って培われた経験・実績をもとに、一つ一つの商品を丁寧に製品化。
  • 木造住宅の寸法に合わせ、畳別に各種サイズを取り揃えています 。



規格

名称素材
ネット本体280T(250d)/162本  糸径3.2Φ 10cm目
周囲・中間ロープポリエステル9Φ
手棒ロープポリエステル9Φ 1.3m出し
Qリンク軟鋼線材


サイズ表

畳数 サイズ 素材
2畳用A 0.85x3.4
グリーン識線入
2畳用B 1.7x1.7 識線なし
4畳用 1.7x3.4 青識線入
4.5畳用 2.55x2.55 オレンジ識線入
6畳用 2.55x3.4 黄識線入
8畳用 3.4x3.4 識線なし
10畳用 3.4x4.3 茶識線入
12畳用 3.4x5.2 グリーン識線入


 例:8畳用
例1例2
