セル型グラベルマット



セル型グラベルマットについてのお問合せ
電話、またはフォームよりお問合せください。お電話の場合は各製品ごとの担当営業課宛にご連絡ください。
セル型グラベルマットは営業1課にて製品販売のみを取り扱っております。
 営業1課--0547-45-3141

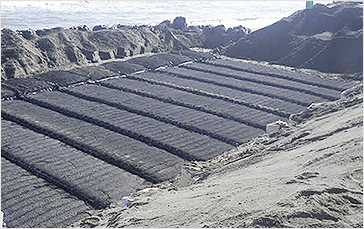

セル型グラベルマット


セル型グラベルマット

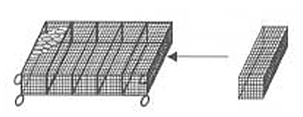

セル型グラベルマット構造図
「セル型グラベルマット」は四角柱のセル(小部屋)を相互に連結し、砂利や砕石を充填したマット状構造物です。セルは再生ポリエステル繊維(再生原料比率100%)を使用したラッセル網で構成されております。均一な透水性と高い柔軟性を有し、人工リーフ、突堤、根固め工などの吸出し防止・洗掘防止工・不等沈下防止工に使用できます。
NETIS登録技術 QS-170017-A




特長

高い柔軟性

伸縮性に優れたネットで構成されるため、高い柔軟性を有し地形変化に追随致します。


吸出し防止・洗掘防止等が可能

中詰め材に粒径の細かい砂利・砕石を使用したマット状構造物であるため、透水性を有した吸出し防止・洗掘防止等が可能です。


広範囲を被覆することが可能

相互に連結する事で、広範囲を被覆する連結マット構造物とすることができます。


省資源化
再生比率100%素材のため、省資源化につながります。


90°以上のマットの屈曲
90°以上のマットの屈曲
細かい石をネットに充鎮
細かい石をネットに充鎮
連結により広範囲被覆
連結により広範囲被覆



効果確認実験

セル型グラベルマットの効果は二次元水槽模型実験により確認しております。
水理模型実験 対象構造物:人工リーフ(左)対象構造物:埋設護岸(右)


効果確認実験_人工リーフ
効果確認実験_埋設護岸


アンカーセルの併用

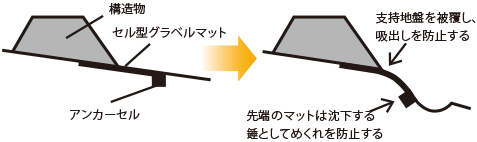

マットの先端にアンカーセルを取付けることで、下図のように錘の役割を果たし、安定性の向上に寄与します。


アンカーセルの併用説明図


施工手順

セル型グラベルマット施工1
1.投入枠に製品を装着
セル型グラベルマット施工2
2.中詰め材を投入
セル型グラベルマット施工3
3.吊り上げ
セル型グラベルマット施工4
4.投入口を閉じる
セル型グラベルマット施工5
5.吊り出して完成

※施工手順の2と3を繰り返し作業し、4の工程に行きます。



用途例

用途例1人工リーフ人工リーフ
人工リーフ下部の吸出しと前面の洗掘の影響を抑えることにより沈下変形を抑制します。

用途例2突堤・離岸堤突堤・離岸堤
突堤・離岸堤の吸出しを抑えることにより沈下変形を抑制します。

用途例3護岸の根固め工護岸の根固め工
護岸の根固め工の吸出しを抑えることにより根固め工沈下変形を抑制します。


施工実績

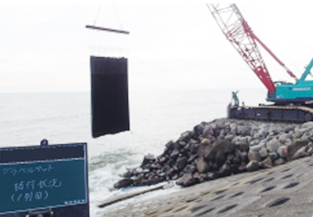

宮崎県 突堤の沈下防止工として
 宮崎県 突堤の沈下防止工として

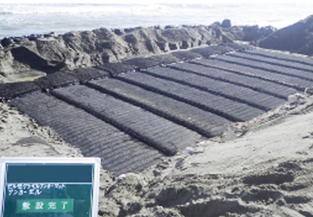

宮崎県 埋設護岸の基盤沈下対策工として
 宮崎県 埋設護岸の基盤沈下対策工として


規格

セル型グラベルマットは用途により、その仕様が異なります。


型式
NT-45(標準タイプ)NT-70(高強力タイプ)アンカーセル
形状連続セル型形状
連続セル型形状
連続セル型形状
形状 (再生ポリエステル繊維)ラッセル網(黒原着)
ラッセル網(黒原着)
ラッセル網(黒原着)
繊度(dtex)
16,700
25,000
16,700、25,000、133,000
目合い(㎜)
10
10
10、50
製品寸法
幅 W、長さL、厚さH(いずれもm)

(W)2.0、(L)5.0~10.0、
(H)0.25
(W)2.0、(L)5.0~10.0、
(H)0.25
(W)2.0、(L)2.0~4.0、
(H)0.50
セル幅(mm)
250
250
250、500
網地強度
引張強さ(N)

450以上
700以上
450以上、700以上、3,400以上
充填材
単粒度砕石(5号)、
単粒度砕石(4号)
単粒度砕石(5号)、
単粒度砕石(4号)
玉石、割栗石
充填材粒径(mm)
13~20、20~40
13~20、20~40
50~150
設計容量(㎥)
2.5~5.0
2.5~5.0
2.0~4.0
質量(t)3.6~7.2
3.6~7.2
2.9~5.8
単位面積重量(kg/㎡)
360程度
360程度
5.4程度
連結方法
ロープ、ファスナー、編込み
ロープ、ファスナー、編込み
ロープ、ファスナー、編込み
